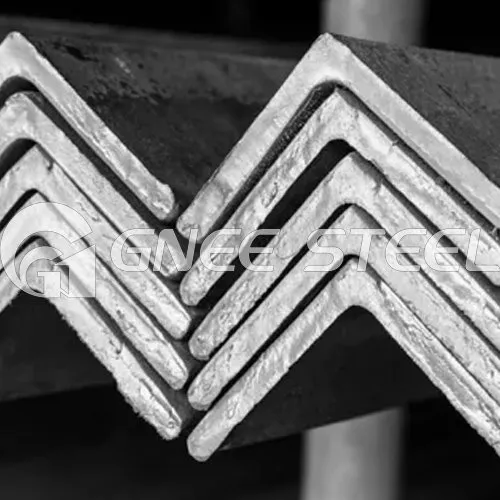

Barre d'acier d'angle ST52-3 Description du produit:
Article: Cornière en acier ST52.
Standard: DIN 17100.
Technologie: laminé à chaud.
Taper: égal et inégal.
Surface: noir ou galvanisé ou pré-peint.
Longueur: 6 m, 9 m, 12 m ou selon votre demande.
Angle égal:
Taille: 20 × 20 mm à 200 × 200 mm.
Épaisseur: 3 à 20mm.
Longueur: 6 m, 9 m, 12 m ou selon votre demande.
Angle inégal :
Taille: 30 × 20 mm à 250 × 90 mm.
Épaisseur: 3 à 10mm.
Longueur: 6 m, 9 m, 12 m ou selon votre demande.
Acier d'angle DIN ST52-2 - Bonne soudabilité
Cornière en acier ST52avec une teneur en carbone de 0,23 % et une limite d'élasticité de 355 MPa, il convient aux composants soudables et de support. Selon la composition chimique et les propriétés mécaniques, il est similaire au S355N de EN 10025-3.
Comparé au populaire ASTM A36, le ST52 présente une résistance supérieure et une excellente soudabilité. Il est également utilisé dans la vie quotidienne et dans des applications industrielles telles que les entrepôts, les équipements, etc.
Note: Bien que partageant des propriétés similaires, ils sont aussi un peu différents. Faites-nous part de vos exigences détaillées, la nuance d'acier la plus appropriée vous sera indiquée.
| Nuance d'acier | modes | Carbone, maximum, % | Silicium, % | Manganèse, % | Phosphore, maximum, % | Soufre, max, % |
|---|---|---|---|---|---|---|
| ST52 | Cornières en acier | 0.23 | <0.60 | <1.60 | 0.045 | 0.045 |
| Nuance d'acier | modes | Résistance à la traction, ksi [MPa] | Limite d'élasticité, min, ksi [MPa] | Allongement, min, δ5, % |
|---|---|---|---|---|
| ST52 | Cornières en acier | 75 - 92 [510 - 630] | 52 [355] | 21 |
Tailles d'angle en acier égales ST52 :
| Article | Jambe 1 (mm) | Jambe 2 (mm) | Épaisseur (mm) | Poids (kg/m) | Article | Jambe 1 (mm) | Jambe 2 (mm) | Épaisseur (mm) | Poids (kg/m) |
|---|---|---|---|---|---|---|---|---|---|
| EST52001 | 20 | 20 | 3 | 0.889 | EST52045 | 80 | 80 | 7 | 8.525 |
| EST52002 | 20 | 20 | 4 | 1.145 | EST52046 | 80 | 80 | 8 | 9.658 |
| EST52003 | 25 | 25 | 3 | 1.124 | EST52047 | 80 | 80 | 10 | 11.874 |
| EST52004 | 25 | 25 | 4 | 1.459 | EST52048 | 90 | 90 | 6 | 8.35 |
| EST52005 | 30 | 30 | 3 | 1.373 | EST52049 | 90 | 90 | 7 | 9.656 |
| EST52006 | 30 | 30 | 4 | 1.786 | EST52050 | 90 | 90 | 8 | 10.946 |
| EST52007 | 35 | 35 | 3 | 1.578 | EST52051 | 90 | 90 | 10 | 13.476 |
| EST52008 | 35 | 35 | 4 | 2.072 | EST52052 | 90 | 90 | 12 | 15.94 |
| EST52009 | 35 | 35 | 5 | 2.551 | EST52053 | 100 | 100 | 6 | 9.366 |
| EST52010 | 40 | 40 | 3 | 1.852 | EST52054 | 100 | 100 | 7 | 10.83 |
| EST52011 | 40 | 40 | 4 | 2.422 | EST52055 | 100 | 100 | 8 | 10.276 |
| EST52012 | 40 | 40 | 5 | 1.976 | EST52056 | 100 | 100 | 10 | 15.12 |
| EST52013 | 44 | 44 | 3 | 2.002 | EST52057 | 100 | 100 | 12 | 17.898 |
| EST52014 | 44 | 44 | 4 | 2.638 | EST52058 | 100 | 100 | 14 | 20.611 |
| EST52015 | 38 | 38 | 3 | 1.719 | EST52059 | 100 | 100 | 16 | 23.257 |
| EST52016 | 38 | 38 | 4 | 2.261 | EST52060 | 110 | 110 | 7 | 11.928 |
| EST52017 | 48 | 48 | 3 | 2.19 | EST52061 | 110 | 110 | 8 | 13.532 |
| EST52018 | 48 | 48 | 4 | 2.889 | EST52062 | 110 | 110 | 10 | 16.69 |
| EST52019 | 48 | 48 | 5 | 3.572 | EST52063 | 110 | 110 | 12 | 19.782 |
| EST52020 | 50 | 50 | 3 | 2.332 | EST52064 | 110 | 110 | 14 | 22.809 |
| EST52021 | 50 | 50 | 4 | 3.059 | EST52065 | 125 | 125 | 8 | 15.504 |
| EST52022 | 50 | 50 | 5 | 3.77 | EST52066 | 125 | 125 | 10 | 19.133 |
| EST52023 | 50 | 50 | 6 | 4.465 | EST52067 | 125 | 125 | 12 | 22.692 |
| EST52024 | 56 | 56 | 3 | 2.624 | EST52068 | 125 | 125 | 14 | 26.193 |
| EST52025 | 56 | 56 | 4 | 3.446 | EST52069 | 140 | 140 | 10 | 21.488 |
| EST52026 | 56 | 56 | 5 | 4.251 | EST52070 | 140 | 140 | 12 | 25.522 |
| EST52027 | 56 | 56 | 6 | 6.568 | EST52071 | 140 | 140 | 14 | 29.49 |
| EST52028 | 63 | 63 | 4 | 3.907 | EST52072 | 140 | 140 | 16 | 33.393 |
| EST52029 | 63 | 63 | 5 | 4.822 | EST52073 | 160 | 160 | 10 | 24.724 |
| EST52030 | 63 | 63 | 6 | 5.721 | EST52074 | 160 | 160 | 12 | 29.391 |
| EST52031 | 63 | 63 | 8 | 7.469 | EST52075 | 160 | 160 | 14 | 33.987 |
| EST52032 | 63 | 63 | 10 | 9.151 | EST52076 | 160 | 160 | 16 | 38.518 |
| EST52033 | 70 | 70 | 4 | 4.372 | EST52077 | 180 | 180 | 12 | 33.159 |
| EST52034 | 70 | 70 | 5 | 5.397 | EST52078 | 180 | 180 | 14 | 35.383 |
| EST52035 | 70 | 70 | 6 | 6.406 | EST52079 | 180 | 180 | 16 | 43.452 |
| EST52036 | 70 | 70 | 7 | 7.398 | EST52080 | 180 | 180 | 18 | 48.634 |
| EST52037 | 70 | 70 | 8 | 8.373 | EST52081 | 200 | 200 | 14 | 42.894 |
| EST52038 | 75 | 75 | 5 | 5.818 | EST52082 | 200 | 200 | 16 | 48.56 |
| EST52039 | 75 | 75 | 6 | 6.905 | EST52083 | 200 | 200 | 18 | 54.501 |
| EST52040 | 75 | 75 | 7 | 7.976 | EST52084 | 200 | 200 | 20 | 60.056 |
| EST52041 | 75 | 75 | 8 | 9.03 | EST52085 | 200 | 200 | 22 | 71.168 |
| EST52042 | 75 | 75 | 10 | 11.089 | Longueur=6 - 12 mètres | ||||
| EST52043 | 80 | 80 | 5 | 6.211 | |||||
| EST52044 | 80 | 80 | 6 | 7.376 | |||||
Tailles de simples en acier inégales ST52 :
| Numéro d'article. | Jambe 1 (mm) | Jambe 2 (mm) | Épaisseur (mm) | Poids (kg/m) | Numéro d'article. | Jambe 1 (mm) | Jambe 2 (mm) | Épaisseur (mm) | Poids (kg/m) |
|---|---|---|---|---|---|---|---|---|---|
| UEST52001 | 30 | 20 | 3 | 1.14 | UEST52045 | 100 | 50 | 6 | 6.98 |
| UEST52002 | 30 | 20 | 4 | 1.49 | UEST52046 | 100 | 50 | 8 | 9.16 |
| UEST52003 | 40 | 20 | 3 | 1.38 | UEST52047 | 100 | 50 | 10 | 11.3 |
| UEST52004 | 40 | 20 | 3 | 1.8 | UEST52048 | 100 | 65 | 7 | 8.96 |
| UEST52005 | 40 | 25 | 4 | 1.97 | UEST52049 | 100 | 65 | 8 | 10.2 |
| UEST52006 | 45 | 30 | 4 | 2.3 | UEST52050 | 100 | 65 | 9 | 11.3 |
| UEST52007 | 45 | 30 | 5 | 2.82 | UEST52051 | 100 | 65 | 10 | 12.5 |
| UEST52008 | 50 | 30 | 5 | 3.02 | UEST52052 | 100 | 75 | 7 | 9.52 |
| UEST52009 | 50 | 30 | 6 | 3.58 | UEST52053 | 100 | 75 | 8 | 10.8 |
| UEST52010 | 50 | 40 | 4 | 2.77 | UEST52054 | 100 | 75 | 9 | 12.1 |
| UEST52011 | 50 | 40 | 5 | 3.42 | UEST52055 | 100 | 75 | 10 | 13.3 |
| UEST52012 | 50 | 40 | 6 | 4.03 | UEST52056 | 100 | 75 | 11 | 14.6 |
| UEST52013 | 60 | 30 | 5 | 3.43 | UEST52057 | 100 | 75 | 12 | 15.8 |
| UEST52014 | 60 | 30 | 6 | 4.06 | UEST52058 | 120 | 80 | 8 | 12.4 |
| UEST52015 | 60 | 30 | 7 | 4.68 | UEST52059 | 120 | 80 | 10 | 15.3 |
| UEST52016 | 60 | 40 | 5 | 3.83 | UEST52060 | 120 | 80 | 12 | 18.2 |
| UEST52017 | 60 | 40 | 6 | 4.54 | UEST52061 | 130 | 65 | 8 | 12.1 |
| UEST52018 | 60 | 40 | 7 | 5.24 | UEST52062 | 130 | 65 | 10 | 14.9 |
| UEST52019 | 65 | 50 | 5 | 4.43 | UEST52063 | 130 | 65 | 12 | 17.7 |
| UEST52020 | 65 | 50 | 6 | 5.26 | UEST52064 | 130 | 75 | 8 | 12.7 |
| UEST52021 | 65 | 50 | 7 | 6.08 | UEST52065 | 130 | 75 | 10 | 15.7 |
| UEST52022 | 65 | 50 | 8 | 6.88 | UEST52066 | 130 | 75 | 12 | 18.6 |
| UEST52023 | 75 | 50 | 5 | 4.83 | UEST52067 | 130 | 90 | 10 | 17 |
| UEST52024 | 75 | 50 | 6 | 5.75 | UEST52068 | 130 | 90 | 12 | 20.1 |
| UEST52025 | 75 | 50 | 7 | 6.65 | UEST52069 | 150 | 75 | 9 | 15.7 |
| UEST52026 | 75 | 50 | 8 | 7.53 | UEST52070 | 150 | 75 | 10 | 17.4 |
| UEST52027 | 75 | 50 | 9 | 8.4 | UEST52071 | 150 | 75 | 11 | 18.9 |
| UEST52028 | 75 | 55 | 5 | 5.04 | UEST52072 | 150 | 75 | 12 | 20.6 |
| UEST52029 | 75 | 55 | 7 | 6.93 | UEST52073 | 150 | 90 | 10 | 18.6 |
| UEST52030 | 75 | 65 | 6 | 6.49 | UEST52074 | 150 | 90 | 12 | 22 |
| UEST52031 | 75 | 65 | 8 | 8.48 | UEST52075 | 150 | 90 | 15 | 27.1 |
| UEST52032 | 75 | 65 | 10 | 10.5 | UEST52076 | 150 | 100 | 10 | 19.3 |
| UEST52033 | 80 | 40 | 6 | 5.51 | UEST52077 | 150 | 100 | 12 | 23 |
| UEST52034 | 80 | 40 | 8 | 7.21 | UEST52078 | 150 | 100 | 14 | 26.6 |
| UEST52035 | 80 | 60 | 6 | 6.49 | UEST52079 | 160 | 80 | 10 | 18.5 |
| UEST52036 | 80 | 60 | 7 | 7.5 | UEST52080 | 160 | 80 | 12 | 22 |
| UEST52037 | 80 | 60 | 8 | 8.48 | UEST52081 | 160 | 80 | 14 | 25.4 |
| UEST52038 | 80 | 65 | 6 | 6.73 | UEST52082 | 200 | 100 | 10 | 23.4 |
| UEST52039 | 80 | 65 | 8 | 8.82 | UEST52083 | 200 | 100 | 12 | 27.8 |
| UEST52040 | 80 | 65 | 10 | 10.9 | UEST52084 | 200 | 100 | 15 | 34.4 |
| UEST52041 | 90 | 65 | 6 | 7.22 | UEST52085 | 250 | 90 | 10 | 26.6 |
| UEST52042 | 90 | 65 | 7 | 8.32 | Matériel : ST52 Longueur=6 - 12 mètres | ||||
| UEST52043 | 90 | 65 | 8 | 9.44 | |||||
| UEST52044 | 90 | 65 | 10 | 11.7 | |||||
L'angle en acier ST52 est un facteur important d'un entrepôt moderne.
