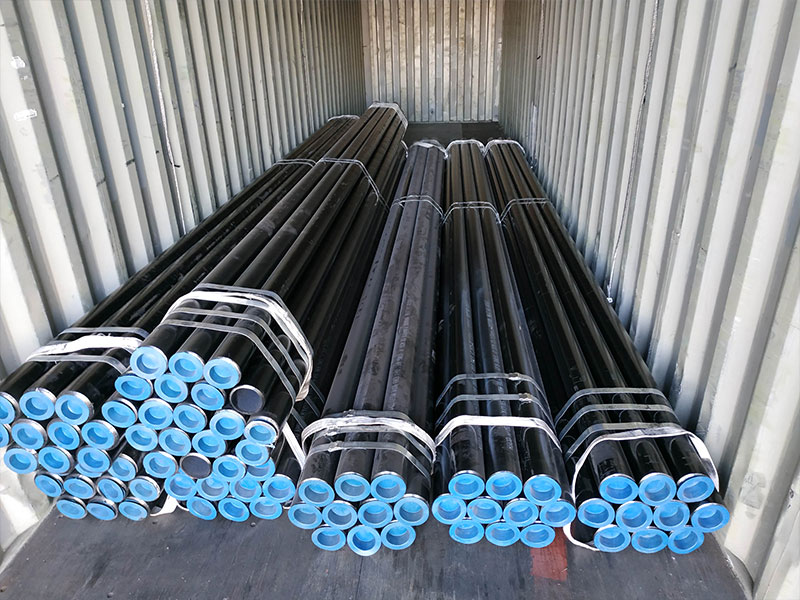

Tubes en acier sans souduresont dérivés d'acier solide sous forme de tôle ou de barre et sont formés en une forme ronde solide connue sous le nom de « billettes » qui sont ensuite chauffées et coulées sur une forme telle qu'une tige de perçage pour créer un tube ou une coque creuse. L'abréviation de Le tuyau en acier sans soudure est un tuyau SML.
Normes de tuyaux en acier sans soudure
| API SPÉCIFICATION 5L |
| Nom du produit |
Norme exécutive |
Dimensions (mm) |
Code de l'acier / Nuance d'acier |
| Tuyaux de canalisation |
API 5L |
Ø10.3~1200 x WT1.0~120 |
A, B, X42, X46, X52, X60, X70, X80, PSL1/PSL2 |
| API SPÉCIFICATION 5CT |
| Nom du produit |
Norme exécutive |
Dimensions (mm) |
Code de l'acier / Nuance d'acier |
| Enveloppe |
API5CT |
Ø114~219 x WT5,2~22,2 |
J55, K55, N80, L80, P110 |
| Tubes |
API5CT |
Ø48,3~114,3 x WT3,2~16 |
J55, K55, N80, L80, P110 |
| ASTM/ASME |
| Nom du produit |
Norme exécutive |
Dimensions (mm) |
Code de l'acier / Nuance d'acier |
| Tuyaux en acier sans soudure zingués noirs et trempés à chaud |
ASTMA53 |
Ø10.3~1200 x WT1.0~150 |
Gr.A, Gr.B, Gr.C |
| Tuyaux en acier au carbone sans soudure pour service à haute température |
ASTMA106 |
Ø10.3~1200 x WT1.0~150 |
Gr.B, Gr.C |
| Tubes d'échangeur de chaleur et de condensateur en acier à faible teneur en carbone étirés à froid sans soudure |
ASTMA179 |
Ø10.3~426 x WT1.0~36 |
Acier à faible teneur en carbone |
| Tubes de chaudière en acier au carbone sans soudure pour haute pression |
ASTMA192 |
Ø10.3~426 x WT1.0~36 |
Acier à faible teneur en carbone |
| Tubes d'échangeur de chaleur et de condensateur en acier allié intermédiaire étirés à froid sans soudure |
ASTMA199 |
Ø10.3~426 x 1.0~36 |
T5, T22 |
| Tubes de chaudière et de surchauffeur sans soudure en acier à moyenne teneur en carbone |
ASTMA210 |
Ø10.3~426 x WT1.0~36 |
A1, C |
| Tubes de chaudière, de surchauffeur et d'échangeur de chaleur en acier allié ferritique et austénitique sans soudure |
ASTMA213 |
Ø10.3~426 x WT1.0~36 |
T5, T9, T11, T12, T22, T91 |
| Acier au carbone et allié sans soudure pour tubes mécaniques |
ASTMA333 |
Ø1/4"~42" x WT SCH20~XXS |
Gr.1, Gr.3, Gr.6 |
| Tuyaux en acier au carbone sans soudure et soudés et tuyaux en acier allié pour une utilisation à basse température |
ASTMA334 |
Ø1/4"~4" x POIDS SCH20~SCH80 |
Gr.1, Gr.6 |
| Tubes de chauffe-eau d'alimentation en acier au carbone étirés à froid sans soudure |
ASTMA556 |
Ø10.3~426 x WT1.0~36 |
A2, B2 |
| VACARME |
| Nom du produit |
Norme exécutive |
Dimensions (mm) |
Code de l'acier / Nuance d'acier |
| Tubes en acier sans soudure pour températures élevées |
DIN 17175 |
Ø10~762 x WT1,0~120 |
St35.8, St45.8, 10CrMo910, 15Mo3, 13CrMo44, STPL340, STB410, STB510, WB36 |
| Tubes en acier sans soudure |
DIN 1629 / DIN 2391 |
Ø13,5~762 x WT1,8~120 |
St37.0, St44.0, St52.0, St52.3 |
| Tubes en acier sans soudure |
DIN 2440 |
Ø13,5~165,1 x WT1,8~4,85 |
Réf. St33.2 |
| Tuyaux en acier sans soudure à des fins structurelles |
DIN 2393 |
Ø16~426 x WT1.0~36 |
RSt34-2, RSt37-2, RSt44-2, St52 |
| BS |
| Nom du produit |
Norme exécutive |
Dimensions (mm) |
Code de l'acier / Nuance d'acier |
| Tubes en acier sans soudure pour structure de machine |
BS970 |
Ø10~762 x WT1,0~120 |
Acier Carbone |
| Tubes en acier sans soudure pour chaudières et échangeurs de chaleur |
BS 3059 |
Ø10~762 x WT1,0~120 |
360, 410, 440, 460, 490 |
Spécification des tuyaux en acier sans soudure
Diamètre extérieur : 1/2 pouce - 36 pouce (21,3 mm-914,4 mm)
Épaisseur : 2,11 mm-60 mm ( SCH10, SCH20, SCH40, SCH80, STD, SCH120, SCH160, XXS)
| TAILLE NOMINALE DU TUYAU |
Diamètre extérieur (mm) |
ÉPAISSEUR NOMINALE DES PAROIS |
| DN |
N.-B. (pouces) |
COMME MOI |
SCH10 |
SCH20 |
SCH30 |
MST |
SCH40 |
SCH60 |
XS |
SCH80 |
SCH100 |
SCH120 |
SCH140 |
SCH160 |
XXS |
| 15 |
1/2" |
21.3 |
2.11 |
|
2.41 |
2.77 |
2.77 |
|
3.73 |
3.73 |
|
|
|
4.78 |
7.47 |
| 20 |
3/4" |
26.7 |
2.11 |
|
2.41 |
2.87 |
2.87 |
|
3.91 |
3.91 |
|
|
|
5.56 |
7.82 |
| 25 |
1" |
33.4 |
2.77 |
|
2.9 |
3.38 |
3.38 |
|
4.55 |
4.55 |
|
|
|
6.35 |
9.09 |
| 32 |
1.1/4" |
42.2 |
2.77 |
|
2.97 |
3.56 |
3.56 |
|
4.85 |
4.85 |
|
|
|
6.35 |
9.7 |
| 40 |
1.1/2" |
48.3 |
2.77 |
|
3.18 |
3.68 |
3.68 |
|
5.08 |
5.08 |
|
|
|
7.14 |
10.15 |
| 50 |
2" |
60.3 |
2.77 |
|
3.18 |
3.91 |
3.91 |
|
5.54 |
5.54 |
|
|
|
8.74 |
11.07 |
| 65 |
2.1/2" |
73 |
3.05 |
|
4.78 |
5.16 |
5.16 |
|
7.01 |
7.01 |
|
|
|
9.53 |
14.02 |
| 80 |
3" |
88.9 |
3.05 |
|
4.78 |
5.49 |
5.49 |
|
7.62 |
7.62 |
|
|
|
11.13 |
15.25 |
| 90 |
3.1/2" |
101.6 |
3.05 |
|
4.78 |
5.74 |
5.74 |
|
8.08 |
8.08 |
|
|
|
|
|
| 100 |
4" |
114.3 |
3.05 |
|
4.78 |
6.02 |
6.02 |
|
8.56 |
8.56 |
|
11.13 |
|
13.49 |
17.12 |
| 125 |
5" |
141.3 |
3.4 |
|
|
6.55 |
6.55 |
|
9.53 |
9.53 |
|
12.7 |
|
15.88 |
19.05 |
| 150 |
6" |
168.3 |
3.4 |
|
|
7.11 |
7.11 |
|
10.97 |
10.97 |
|
14.27 |
|
18.26 |
21.95 |
| 200 |
8" |
219.1 |
3.76 |
6.35 |
7.04 |
8.18 |
8.18 |
10.31 |
12.7 |
12.7 |
15.09 |
18.26 |
20.62 |
23.01 |
22.23 |
| 250 |
10" |
273 |
4.19 |
6.35 |
7.8 |
9.27 |
9.27 |
12.7 |
12.7 |
15.09 |
18.26 |
21.44 |
25.4 |
28.58 |
25.4 |
| 300 |
12" |
323.8 |
4.57 |
6.35 |
8.38 |
9.53 |
10.31 |
14.27 |
12.7 |
17.48 |
21.44 |
25.4 |
28.58 |
33.32 |
25.4 |
| 350 |
14" |
355.6 |
6.35 |
7.92 |
9.53 |
9.53 |
11.13 |
15.09 |
12.7 |
19.05 |
23.83 |
27.79 |
31.75 |
35.71 |
|
| 400 |
16" |
406.4 |
6.35 |
7.92 |
9.53 |
9.53 |
12.7 |
16.66 |
12.7 |
21.44 |
26.19 |
30.96 |
36.53 |
40.19 |
|
| 450 |
18" |
457.2 |
6.35 |
7.92 |
11.13 |
9.53 |
14.27 |
19.05 |
12.7 |
23.83 |
39.36 |
34.93 |
39.67 |
45.24 |
|
| 500 |
20" |
508 |
6.35 |
9.53 |
12.7 |
9.53 |
15.09 |
20.62 |
12.7 |
26.19 |
32.54 |
38.1 |
44.45 |
50.01 |
|
| 550 |
22" |
558.8 |
6.35 |
9.53 |
12.7 |
9.53 |
|
22.23 |
12.7 |
28.58 |
34.93 |
41.28 |
47.63 |
53.98 |
|
| 600 |
24" |
609.6 |
6.35 |
9.53 |
14.27 |
9.53 |
17.48 |
24.61 |
12.7 |
30.96 |
38.89 |
46.02 |
52.37 |
59.54 |
|
| 650 |
26" |
660.4 |
7.92 |
12.7 |
|
9.53 |
|
|
12.7 |
|
|
|
|
|
|
| 700 |
28" |
711.2 |
7.92 |
12.7 |
15.88 |
9.53 |
|
|
12.7 |
|
|
|
|
|
|
| 750 |
30" |
762 |
7.92 |
12.7 |
15.88 |
9.53 |
|
|
12.7 |
|
|
|
|
|
|
| 800 |
32" |
812.8 |
7.92 |
12.7 |
15.88 |
9.53 |
17.48 |
|
12.7 |
|
|
|
|
|
|
| 850 |
34" |
863.6 |
7.92 |
12.7 |
15.88 |
9.53 |
17.48 |
|
12.7 |
|
|
|
|
|
|
| 900 |
36" |
914.4 |
7.92 |
12.7 |
15.88 |
9.53 |
19.05 |
|
12.7 |
|
|
|
|
|
|
